Guanshuo Precision Hardware Co., Ltd. introduceert de Tapered Motor Shaft, een uiterst nauwkeurig transmissie-asonderdeel dat speciaal is ontworpen voor transmissie met hoog koppel en werkomstandigheden onder zware belasting. Als toonaangevende fabrikant en leverancier van precisiemotorassen in China is Guanshuo al meer dan tien jaar nauw betrokken bij de verwerking van precisiehardware. Het is een hightech onderneming op nationaal niveau, is geslaagd voor de ISO9001-certificering van het kwaliteitsmanagementsysteem en beschikt over 11 patenttechnologieën. Het product heeft een sleutelloos conisch ontwerp met een oppervlaktepassing, waardoor koppeloverdracht wordt bereikt door axiaal voorspannen zonder de noodzaak van spiebanen of spiebanen. Installatie en demontage zijn efficiënt en gemakkelijk, waardoor het bijzonder geschikt is voor transmissiescenario's met zware belasting die regelmatig onderhoud vereisen.
De taps toelopende motoras is een precisietransmissie-as die koppel overbrengt via conische oppervlaktewrijving, met als kernfunctie het bereiken van een zeer betrouwbare krachtoverbrenging onder sleutelloze verbindingsomstandigheden. De conische structuur met oppervlaktepassing vervangt traditionele sleutelverbindingsmethoden, waardoor spanningsconcentratiepunten worden geëlimineerd en een meer uniforme verdeling van de belasting mogelijk wordt gemaakt. Dit product wordt veel gebruikt in industriële automatiseringsapparatuur, aandrijfsystemen voor nieuwe energievoertuigen, compressoren voor huishoudelijke apparaten, pomp- en klepcomponenten en medische apparatuur, waarbij transmissieprecisie en betrouwbaarheid van cruciaal belang zijn. Voor transmissiesystemen die veelvuldig starten en stoppen, vooruit-achteruit werken of weerstand tegen stootbelastingen vereisen, is de as een ideale selectieoplossing.
De schacht van Guanshuo omvat meerdere technische voordelen op het gebied van ontwerp en productie, waardoor uitstekende prestaties worden gegarandeerd in transmissiescenario's met zware belasting:
1. Keyless conisch oppervlak geschikt voor betrouwbaardere koppeloverdracht
De as verlaat traditionele spiebaanstructuren en maakt gebruik van een conisch oppervlak en conische hulssamenwerking om wrijvingsvergrendeling te bereiken. Het contactpercentage van het conische oppervlak is ≥90%, waardoor voldoende contactoppervlak wordt gegarandeerd, en de koppeloverdrachtscapaciteit is aanzienlijk beter dan die van gewone sleutelverbindingen. Omdat er geen spiebaan is die de sterkte van het aslichaam verzwakt, worden ook de algehele stijfheid en vermoeidheidsweerstand van de as verbeterd.
2. Efficiënte en gemakkelijke installatie en demontage
De conische oppervlaktepassing kan eenvoudig worden geïnstalleerd door middel van axiaal voorspannen, zonder de noodzaak van warme montage, koude montage of gespecialiseerde perspassingapparatuur. Voor demontage hoeft u alleen maar de voorspanmoer los te draaien om de conische oppervlakken van elkaar te scheiden, waardoor de uitvaltijd voor onderhoud van de apparatuur en vervanging van componenten aanzienlijk wordt verminderd. Voor toepassingsscenario's die regelmatige inspectie of frequente vervanging van transmissiecomponenten vereisen, verlaagt deze functie de onderhoudskosten en arbeidsuren aanzienlijk.
3. Hoge coaxialiteit en nauwkeurige pasvorm
Guanshuo is uitgerust met uiterst nauwkeurige CNC-cilindrische slijpapparatuur en volautomatische optische inspectie-instrumenten, die ervoor zorgen dat de coaxialiteit van de conische motoras binnen ≤0,01 mm wordt gecontroleerd. Dit precisieniveau voldoet aan de strenge eisen van precisietransmissiesystemen voor radiale slingering en concentriciteit, waardoor trillingen en geluid tijdens de transmissie effectief worden verminderd en de levensduur van lagers en afdichtingen wordt verlengd.
4. Uitstekende slagvastheid en overbelastingscapaciteit
De koppeloverdrachtsmethode via conische oppervlaktewrijving maakt een uniforme verdeling van de belasting langs het conische oppervlak mogelijk, waardoor het probleem van spanningsconcentratie aan de spiezijde in spieverbindingen wordt vermeden. Bij blootstelling aan schokbelastingen of onmiddellijke overbelasting vertoont de as een superieure betrouwbaarheid en duurzaamheid, waardoor deze geschikt is voor werkomstandigheden met hoge impact, zoals breekapparatuur, transportmachines en hijswerktuigen.
| Parameter | Specificatiebereik |
|---|---|
| Tapse tolerantie | AT7 ~ AT9 |
| Radiale uitloop | ≤0,005 ~ 0,02 mm |
| Oppervlakteruwheid | Ra0,8 ~ Ra1,6 |
| Contactsnelheid van conisch oppervlak | ≥90% |
| Coaxialiteit | ≤0,01 mm |
De bovenstaande technische parameters kunnen worden aangepast aan specifieke toepassingsvereisten. Guanshuo beschikt over meer dan 60 gewone CNC-machines en 26 CNC-cilindrische slijpmachines, die een flexibele productiecapaciteit bieden om te voldoen aan batchbestellingen met verschillende precisieniveaus en maatspecificaties.
De schacht van Guanshuo is geverifieerd en toegepast in meerdere industriële sectoren:
Industriële automatiseringsapparatuur--- Geschikt voor robotverbindingen, spindels van CNC-bewerkingsmachines, geautomatiseerde assemblagelijnen en andere scenario's met hoge eisen aan transmissieprecisie en reactiesnelheid.
Nieuwe energievoertuigaandrijfsystemen--- Als kerntransmissiecomponent van aandrijfmotoren is het sleutelloze ontwerp van de as bestand tegen hoge koppeleffecten tijdens het starten, stoppen en accelereren van het voertuig.
Huishoudelijke apparaten en compressoren--- In apparatuur zoals airconditioningcompressoren en koelkastcompressoren die vaak starten en stoppen, verbetert de snelle montage en demontage van de conische oppervlakpassing de productie- en onderhoudsefficiëntie aanzienlijk.
Pomp-, klep- en waterbehandelingsapparatuur--- De hoge coaxialiteit van de as zorgt voor een soepele werking van de pomp, vermindert slijtage van de afdichtingen en verlengt de algehele levensduur van de apparatuur.
Accessoires voor medische apparatuur--- De productlijn van Guanshuo omvat accessoires voor medische precisieapparatuur, en de hoge precisie en betrouwbaarheid van de taps toelopende motoras voldoen aan de strenge eisen van medische apparaten voor transmissiecomponenten.

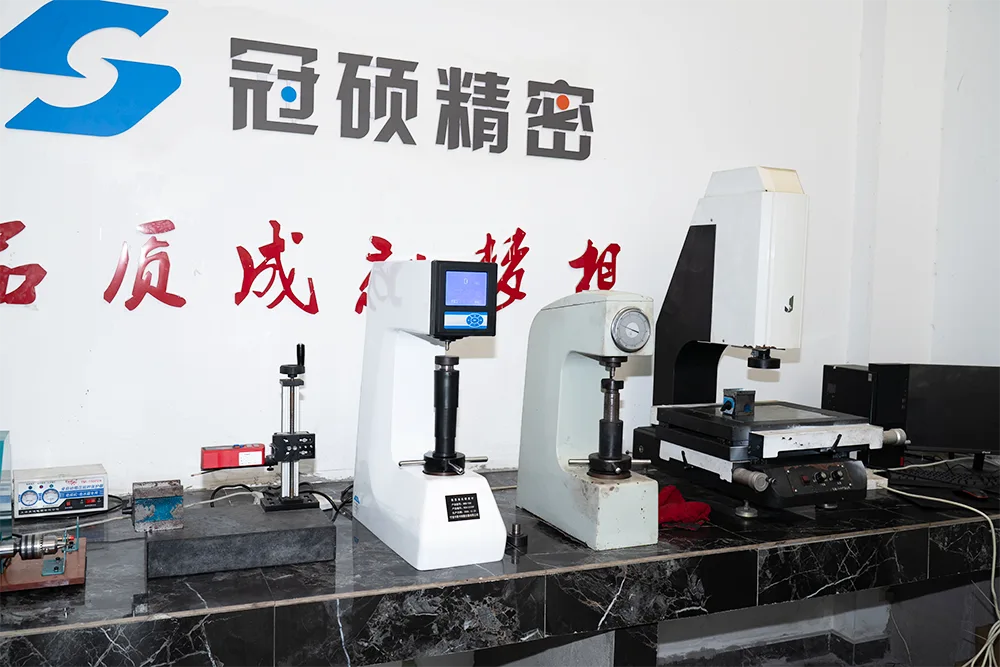

Guanshuo Precision Hardware Co., Ltd. is geslaagd voor de ISO9001-certificering van het kwaliteitsmanagementsysteem en implementeert de volledige proceskwaliteitscontrole, van de binnenkomende grondstoffen tot de verzending van het eindproduct. Het bedrijf beschikt over een onafhankelijke kwaliteitsafdeling (6 fulltime kwaliteitsinspecteurs) en uitgebreide inspectieapparatuur, waaronder hardheidstesters, tweedimensionale projectoren, oppervlakteruwheidsmeters, testcentra voor tandwielen, cilindriciteitsmeters en meer. Daarnaast beschikt Guanshuo over 11 gepatenteerde technologieën met betrekking tot motorassen, waaronder innovatieve ontwerpen zoals lagerafdichtingsstructuren, gecombineerde motorasstructuren en positioneringsassen voor lagerinstallaties. Deze gepatenteerde technologieën bieden een solide technische basis voor de prestatieoptimalisatie en de ontwikkeling van de as op maat.
Guanshuo biedt op maat gemaakte diensten over de hele keten, van tekeningbeoordeling, materiaalselectie, procesontwerp tot massaproductie. Het productieproces van de as omvat:
1. Materiaalinspectie en snijden--- Selecteer strikt gelegeerd staal van hoge kwaliteit of aangepaste materialen om ervoor te zorgen dat de materiaalsamenstelling en mechanische eigenschappen aan de eisen voldoen.
2. CNC-precisiedraaien--- Gebruik CNC-draaibanken om de ruwe en semi-nabewerking van het aslichaam te voltooien, waarbij de slijptoeslag gereserveerd is.
3. Conisch slijpen--- Gebruik zeer nauwkeurige CNC-cilindrische slijpmachines voor het nauwkeurig slijpen van het conische oppervlak, waarbij de tapsheidstolerantie en de oppervlakteruwheid voldoen aan de ontwerpvereisten.
4. Inspectie en verificatie--- Gebruik volledig automatische optische inspectieapparatuur, cilindriciteitsmeters en andere instrumenten om 100% inspectie uit te voeren van belangrijke afmetingen zoals tapsheid, coaxialiteit en rondheid.
5. Reiniging en roestbestendige verpakking--- Na de reinigingsbehandeling worden de eindproducten verpakt met roestpreventie om de kwaliteitsstabiliteit tijdens transport en opslag te garanderen.
Als professionele fabrikant en leverancier van conische motorassen in China heeft Guanshuo Precision Hardware Co., Ltd. het vertrouwen van wereldwijde klanten verdiend door de volgende voordelen:
● Meer dan tien jaar ervaring op het gebied van precisiebewerking --- Sinds de oprichting in 2016 heeft het bedrijf zich consequent gericht op de R&D en productie van uiterst nauwkeurige motoraskernen.
● Geavanceerde productieapparatuur --- Het bedrijf bezit 26 CNC-cilindrische slijpmachines, 6 afwerkmachines, 2 bewerkingscentra, 3 gecombineerde draai-freesmachines, 6 uiterst nauwkeurige centerloze slijpmachines en meer dan 60 andere gewone CNC-machines.
● Uitgebreid kwaliteitssysteem --- ISO9001-certificering, onafhankelijk kwaliteitscontroleteam en volledig automatische optische inspectie zorgen voor een consistente kwaliteit voor elke as.
● Octrooitechnologieondersteuning --- 11 motorasgerelateerde patenten bieden technische ondersteuning voor productinnovatie en maatwerk.
● Ervaring met merksamenwerking --- Gevestigde samenwerkingsrelaties met gerenommeerde merken zoals Goldsmiths, Decathlon (Frankrijk), Omron en Yasi, waarbij de productkwaliteit door de markt wordt gevalideerd.
● Snelle respons en levering --- 24-uurs offerte-responsverplichting, ter ondersteuning van monsteraanpassing en massaproductie.
De as is een hoogwaardig transmissieasproduct gelanceerd door Guanshuo Precision Hardware Co., Ltd., dat jarenlange ervaring op het gebied van precisiebewerking combineert met technologische innovatie. Het sleutelloze ontwerp met conische oppervlaktepassing presteert beter dan traditionele sleutelverbindingsoplossingen in termen van betrouwbaarheid van koppeloverdracht, installatiegemak, slagvastheid en coaxialiteitsprecisie. Het is een ideale keuze voor scenario's met zware belasting, veelvuldig starten en stoppen en veel onderhoud. Gesteund door het ISO9001-certificeringssysteem, geavanceerde productie- en inspectieapparatuur en 11 gepatenteerde technologieën, streeft Guanshuo ernaar om wereldwijde klanten hoogwaardige, aanpasbare asoplossingen te bieden.
A1: Nee. Het brengt koppel over via conische oppervlaktewrijving, waardoor spiebanen of spiebanen worden geëlimineerd. Dit vermijdt spanningsconcentratie en presteert beter onder impactbelastingen.
A2: Nee. De installatie gebeurt door middel van axiaal voorspannen, er is geen warme/koude montage of speciale pers nodig. Demontage: draai eenvoudigweg de moer los - snel en gemakkelijk voor onderhoud.
A3: Scenario's voor zware belasting, veelvuldig starten, stoppen, achteruitrijden en regulier onderhoud. Typische toepassingen: industriële automatisering, EV-aandrijvingen, compressoren, pompen, kleppen, brekers, transportbanden. Presteert goed onder impact en overbelasting.
A4: Ja. De coaxialiteit wordt geregeld binnen ≤0,01 mm, waardoor wordt voldaan aan de behoeften van precisietransmissie. We gebruiken uiterst nauwkeurige CNC-slijpmachines en automatische optische inspectie voor consistentie.
A5: Ja. Wij bieden volledige maatwerk, van tekeningbeoordeling, materiaalkeuze tot procesontwerp. We kunnen de conusverhouding, afmetingen, precisiekwaliteiten, oppervlaktebehandeling, enz. aanpassen.
A6: ISO9001 gecertificeerd, met een onafhankelijk QC-team en volledige inspectieapparatuur. 100% inspectie van grondstof tot eindproduct. We hebben ook 11 patenten op het gebied van motorassen.
A7: Dien een aanvraag in via onze website of e-mail. We reageren binnen 24 uur met technische ondersteuning en prijzen. Monsters en massaproductie worden ondersteund.
