Het kernontwerpconcept van het product is "symmetrische krachtlagers, gebalanceerde transmissie". De twee spiebanen zijn symmetrisch verdeeld over 180° aan beide zijden van de asdiameter. Na de montage maken de spieën en spiebanen gelijktijdig contact met elkaar en dragen ze kracht uit, zodat het koppel gelijkmatig vanuit twee richtingen wordt in- en uitgevoerd, waardoor het excentrische belastingsprobleem wordt vermeden dat wordt veroorzaakt door eenzijdige krachtoplegging in constructies met enkele spiebaan. Dit ontwerp vermindert niet alleen de schuifspanning van een enkele spiebaan, maar onderdrukt ook effectief de radiale slingering en transmissiespeling die ontstaat tijdens rotatie op hoge snelheid of frequente voorwaartse en achterwaartse rotatie, waardoor de operationele stabiliteit en precisie van de hele machine aanzienlijk worden verbeterd.
1. Symmetrische parallelle dubbele spiebanen:De hoek tussen de twee spiebanen wordt strikt gecontroleerd op 180°±0,5°, met een parallelliteitsfout van ≤0,02 mm, waardoor een synchrone krachtoplegging van dubbele sleutels en vertragingsvrije koppeloverdracht wordt gegarandeerd.
2. Hoge precisie coaxialiteit:Geïntegreerde dubbelsleuvenbewerking zorgt voor coaxiale nauwkeurigheid van het assysteem na montage, vermindert de radiale slingering en vermindert trillingen en geluid.
3. Aslichaam met hoge sterkte:Gemaakt van gelegeerd staal of koolstofstaal basismateriaal versterkt door warmtebehandeling, voldoen de algehele hardheid en vermoeidheidsweerstand aan de vereisten voor zware werkomstandigheden.
De door Guanshuo geproduceerde motoras met dubbele sleutel bereikt het geavanceerde niveau van de industrie op het gebied van materiaalkeuze, verwerkingstechnologie en prestaties. Met meer dan tien jaar ervaring in de productie van precisieassen bieden wij stabiele en betrouwbare transmissieoplossingen voor klanten.
Producten zijn gemaakt van hoogwaardig gelegeerd staal of koolstofconstructiestaal. Grondstoffen ondergaan strikte materiaalinspecties en spectrale analyses nadat ze de fabriek binnenkomen om ervoor te zorgen dat de chemische samenstelling en mechanische eigenschappen voldoen aan de nationale normen. Het afgewerkte aslichaam ondergaat een afschrik- en ontlaatwarmtebehandeling, waardoor een ideale structuur met een hoge oppervlaktehardheid en een goede kerntaaiheid wordt bereikt. Het beschikt over een uitstekende weerstand tegen vermoeiing, breuk en slijtage, en is niet gevoelig voor vervorming of slijtage bij langdurig gebruik met hoge belasting, waardoor de levensduur van het product effectief wordt verlengd.

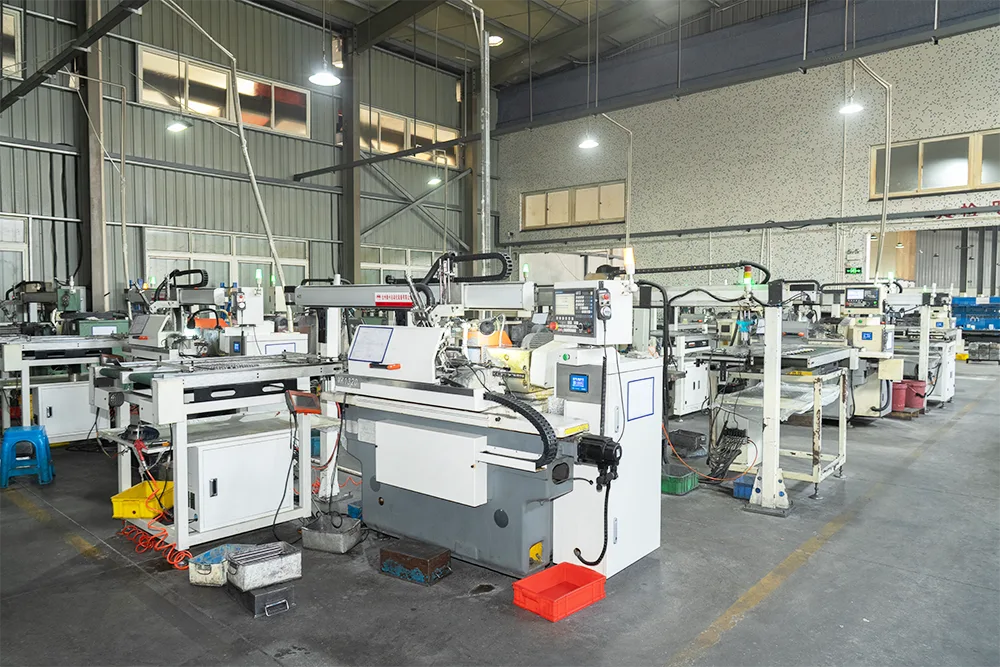

Alle producten maken gebruik van CNC-draai-frees-composiet geïntegreerde verwerkingstechnologie, met uiterst nauwkeurige CNC-cilindrische slijpmachines en centerloze slijpmachines voor nabewerking. De afmetingen van de spiebaan en de positionele nauwkeurigheid worden strikt gecontroleerd. De fabriek is uitgerust met 26 CNC-cilindrische slijpmachines, 3 draai-frees-composietmachines, 6 uiterst nauwkeurige centerloze slijpmachines en meer dan 60 andere gewone CNC-machines. Volledig digitaal beheer zorgt ervoor dat de spiebaanbreedte, diepte, symmetrie en parallelliteit van elke as voldoen aan de ontwerptolerantie-eisen. De passingsspeling is controleerbaar en de montage verloopt soepel, waardoor de herbewerkingswerkzaamheden ter plaatse aanzienlijk worden verminderd en de algehele montage-efficiëntie wordt verbeterd.
Vergeleken met gewone motorassen met enkele spiebaan bereikt dit product verbeteringen in meerdere belangrijke prestatiedimensies:
1. Sterker draagvermogen:Dubbelpunts meshing verspreidt spanning, het nominale koppeloverdrachtsvermogen neemt toe met ongeveer 40% -60% en past zich aan zware belasting aan.
2. Uitstekende slagvastheid:De symmetrische structuur absorbeert effectief de voorwaartse en achterwaartse impactbelastingen, vooral geschikt voor frequente start-stop- en achteruitrijapparatuur.
3. Soepele en geluidsarme werking:Hoge coaxialiteit en kleine transmissiespeling verminderen de trillingen en het geluid aanzienlijk, waardoor het algehele precisieniveau van de machine wordt verbeterd.
4. Langere levensduur:Het warmtebehandelde versterkte basismateriaal en het nauwkeurig bewerkte oppervlak zorgen voor weerstand tegen slijtage en vermoeidheid, waardoor de onderhoudsfrequentie wordt verminderd.
Guanshuo Precision controleert strikt elke maattolerantie en geometrische tolerantie van de motoras met dubbele sleutel. Hieronder volgen de belangrijkste technische specificaties van het product, allemaal geverifieerd door professionele testapparatuur zoals tweedimensionale projectoren en instrumenten voor het meten van de cilindriciteit:
| Parameteritem | Specificatie |
|---|---|
| Totale lengtetolerantie | ±0,5 mm |
| Hoek tussen twee spiebanen | 180°±0,5° |
| Symmetrie van spiebaan ten opzichte van de as | ≤0,02~0,03 mm |
| Spiebaansymmetrie en parallellisme | ≤0,02 mm |
| Basismateriaal | Hoogwaardig gelegeerd staal/koolstofstaal |
| Warmtebehandelingsmethode | Afschrikken + tempereren |
| Bewerkingsproces | CNC-draai-frezen composiet geïntegreerde bewerking |
| Aanpassingsbereik | Asdiameter, sleutelbreedte, sleuteldiepte, schachtlengte en oppervlaktebehandeling kunnen allemaal worden aangepast |
Naast de bovenstaande kernparameters kan het bedrijf ook volledige parameteraanpassingen leveren volgens door de klant aangeleverde tekeningen of 3D-modellen, met verschillende asdiameterstappen, draadsecties, borgringgroeven, afschuiningen en andere complexe structuren om te voldoen aan de gedifferentieerde installatievereisten van verschillende apparatuur.
Als hightech onderneming op nationaal niveau stelt Guanshuo Precision altijd de productkwaliteit en klantenservice voorop. Het bedrijf is geslaagd voor de ISO9001-certificering van het kwaliteitsmanagementsysteem en beschikt over 11 onafhankelijke patenttechnologieën. Onder de ruim 50 medewerkers bevinden zich 3 technische technici en 6 fulltime kwaliteitsinspectiepersoneel. Uitgerust met een complete set testapparatuur, waaronder hardheidstesters, tweedimensionale projectoren, oppervlakteafwerkingsmeters, tandwieltestcentra en cilindriciteitsmeters, bereiken we volledige traceerbaarheid van de kwaliteit van het proces, van de opslag van grondstoffen tot de levering van het eindproduct.
Om klanten te helpen de productaanpasbaarheid en haalbaarheid van de kosten te verifiëren, bieden we een uitgebreid voorbeeldservicesysteem:
1. Technisch advies over aanpassing van parameters:Professionele ingenieurs zorgen voor één-op-één communicatie en bevelen optimale oplossingen aan op basis van de arbeidsomstandigheden.
2. Verificatie van gezamenlijk ontwerp in 3D-tekeningen:Ondersteun tekeningbeoordeling en optimalisatiesuggesties om ontwerprisico's vooraf te voorkomen.
3. Gratis monsterverstrekking:Klanten die in aanmerking komen, kunnen monsters aanvragen voor daadwerkelijke installatietests.
4. Oplossingen voor kostenoptimalisatie:Bied suggesties voor materiaal- en procesoptimalisatie in combinatie met de vraag naar massaproductie om de totale inkoopkosten te verlagen.
Er wordt transparant productiebeheer geïmplementeerd voor batchbestellingen om tijdige levering en stabiele kwaliteit te garanderen:
1. Traceerbaarheid van de kwaliteit van CNC-bewerkingen tijdens het volledige proces:Elk procesrecord is traceerbaar en kwaliteitsproblemen kunnen worden gelokaliseerd en getraceerd.
2. 48-uurs productievoortgang visuele feedback:De ordervoortgang wordt in realtime gesynchroniseerd en klanten kunnen op elk moment de productiestatus inzien.
3. ISO-systeem standaard kwaliteitscontrole:Implementeer strikt drie inspectiefasen - inkomend, in-process en eindproduct - volgens het ISO9001-kwaliteitssysteem.
4. Ondersteuning voor VMI-voorraadbeheer:Langdurige coöperatieve klanten kunnen genieten van consignatie-inventarisservice om de voorraaddruk te verminderen.
5. Reactie op noodbestelling:Met snelle productieplanningsmogelijkheden om te voldoen aan de noodaanvullingsbehoeften van klanten.
We streven ernaar klanten volledige technische ondersteuning en after-sales service te bieden:
1. Verlengde garantieperiode van 24 maanden:Garantieverplichtingen die de industrienormen ruimschoots overtreffen, waardoor inkoop zorgeloos verloopt.
2. 48-uurs mondiale probleemrespons:Snelle reactie na ontvangst van feedback, met diagnostische ondersteuning op locatie of op afstand.
3. Gratis oplossingen voor procesupgrades:Optimaliseer voortdurend productprocessen en bestaande klanten kunnen genieten van gratis iteratieve upgrades.
4. Vroegtijdige waarschuwing in database met slijtage van apparatuur:Stel operationele bestanden van klantapparatuur op, zorg voor vroegtijdige waarschuwingsonderhoudscycli en verminder onverwachte risico's op downtime.
Met stabiele transmissieprestaties dankzij dubbelpunts klemkracht, wordt de motoras met dubbele sleutel op grote schaal gebruikt in verschillende zware industriële apparatuur en precisietransmissiescenario's, en dient hij als een kernbasiscomponent voor de productie van midden- tot high-end apparatuur.
Op het gebied van zware machines dient de motoras met dubbele spie als het belangrijkste verbindingsonderdeel tussen grote motoren en reductoren of transmissiemechanismen, waarbij de cruciale rol van hoge koppeloverdracht op zich wordt genomen. De uitstekende impact- en excentrische belastingsweerstand kunnen gemakkelijk omgaan met zware omstandigheden van frequente voorwaartse en achterwaartse rotatie, waardoor een continue en stabiele werking van zware apparatuur zoals metallurgische apparatuur, hijsmachines en transportapparatuur wordt gegarandeerd, en ongeplande stilstandverliezen als gevolg van storingen in het assysteem worden verminderd.
In geautomatiseerde precisieproductiescenario's is dit product geschikt voor apparatuur met hoge eisen aan transmissienauwkeurigheid en operationele stabiliteit, zoals uiterst nauwkeurige CNC-machines, grote verpakkingsapparatuur en geautomatiseerde assemblagelijnen. Door de transmissiespeling nauwkeurig te controleren, worden trillingen en geluid van de apparatuur effectief verminderd, waardoor de verwerkingsnauwkeurigheid en productie-efficiëntie van productielijnen aanzienlijk worden verbeterd. Het is de voorkeurstransmissieoplossing voor het upgraden van hoogwaardige geautomatiseerde apparatuur.
Buitenscenario's met hoge belasting, zoals mijnbouwmachines en olieboorapparatuur, stellen strenge eisen aan de betrouwbaarheid en duurzaamheid van transmissieassen. Met uitstekende excentrische belasting en slagvastheid kan het product stabiel vermogen overbrengen onder complexe werkomstandigheden zoals stof, trillingen en zware belastingen, waardoor een betrouwbare werking van de apparatuur op de lange termijn wordt ondersteund en de onderhoudsfrequentie en de kosten voor vervanging van reserveonderdelen in afgelegen bedrijfsomgevingen worden verminderd.
Vertrouwend op de positie van Guanshuo Precision als kernleverancier in de nieuwe energievoertuigen- en huishoudelijke apparatenindustrie, is deze serie asproducten ook geschikt voor toepassingen met volume- en efficiëntie-eisen, zoals nieuwe energieaandrijfmotoren en grote motoren voor huishoudelijke apparaten. Door precisiebewerking en lichtgewicht ontwerp helpt het de energie-efficiëntie van apparatuur en kwaliteitsverbetering te verbeteren.
A: Dubbele spiebaan met symmetrisch dubbelpuntskrachtlager, meer uniforme koppeloverbrenging, hoger draagvermogen, betere slagvastheid en soepelere werking. Aanbevolen voor hoog koppel, frequente voorwaartse/achterwaartse rotatie en apparatuur met hoge stabiliteits- en geluidseisen.
A: Volledige parameteraanpassing op basis van tekeningen wordt ondersteund. Monster MOQ is flexibel; massaproductie MOQ is afhankelijk van de complexiteit van de specificatie. Neem contact op met de afdeling Sales voor een specifieke offerte.
A: Gemaakt van hoogwaardig koolstofstaal of gelegeerd staal, met afschrik- en ontlaatwarmtebehandeling. Het bedrijf is ISO9001-gecertificeerd, met drie inspectiefasen (binnenkomend, in verwerking, voltooid) en volledige traceerbaarheid.
A: Voor massaproductie bedraagt de doorlooptijd 15-25 werkdagen, afhankelijk van de hoeveelheid en complexiteit. Voor monsters variëren de doorlooptijden: 1--3 dagen voor standaardmonsters op voorraad, 7--12 dagen voor op maat gemaakte monsters en 12--18 dagen voor artikelen die een warmtebehandeling of een speciale oppervlakteafwerking vereisen. Voor dringende bestellingen is er een versnelde service beschikbaar. Ja, we bieden monsters voor testen - standaardmonsters op voorraad zijn gratis (verzendkosten zijn voor rekening van de koper) en op maat gemaakte monsters worden in rekening gebracht tegen bewerkingskosten (volledig terugbetaald bij de eerste bulkbestelling die voldoet aan de MOQ). Jaarlijkse klanten met aankopen van meer dan USD 30.000 ontvangen elk jaar maximaal 3 gratis op maat gemaakte monsters per nieuw model.
A: Gevestigd in Ningbo, Zhejiang, opgericht in 2016. Wij zijn een nationale hightech onderneming, ISO9001-gecertificeerd, met 11 patenten op gebruiksmodellen.
Als professionele fabrikant die al meer dan tien jaar nauw betrokken is bij de productie van precisieassen, is Guanshuo Precision altijd gedreven door technologische innovatie en gebaseerd op stabiele kwaliteit, toegewijd om klanten over de hele wereld te voorzien van nauwkeurige en duurzame op maat gemaakte asoplossingen. Onze motorasproducten met dubbele spie leveren uitstekende prestaties bij transmissie van zware lasten, precisietransmissie en andere toepassingsscenario's dankzij het symmetrische parallelle structuurontwerp, het hoogwaardige warmtebehandelingsproces van materialen en CNC-standaarden voor precisiebewerking. Gecombineerd met uitgebreide monsterondersteuning, beheer van massaproductie en 24 maanden verlengde garantie na verkoop, zijn wij een betrouwbare langetermijnpartner voor industriële klanten. Voor gedetailleerde prijslijsten, technisch selectieadvies of offertes op maat kunt u gerust contact opnemen met ons professionele team.
