Voordat u een tweede spiebaan toevoegt, moet u vaststellen welke naaf deze bedient. Twee sleuven op een as kunnen twee verschillende verbindingen hebben, of ze kunnen samenwerken in één naaf. Alleen de tweede opstelling roept de vraag op hoe twee sleutels één koppel delen.
In de offertefase laat de "dubbele spiebaan voor een hoger koppel" verschillende beslissingen onopgelost. Heeft de bestaande hub al twee slots? Is het probleem piekbelasting, herhaalde omkering of losheid na service? Komen vervangende naven uit hetzelfde tekening- en tolerantieschema?
We zouden deze vragen oplossen voordat we een nieuwe freesoperatie zouden prijzen. Een extra sleuf is eenvoudig te beschrijven op een astekening. Een tweede betrouwbaar belastingspad vereist overeenstemming over de op elkaar aansluitende delen.
Twee slots kunnen zeer verschillende samenstellingen beschrijven
Een spie overbrugt een spiebaan van de as en een overeenkomstige gleuf in de naaf. Bij een conventionele parallelle spieverbinding gaat het koppel via contact aan de werkzijvlakken. Tel die verbindingen, niet alleen de zichtbare groeven.
| Regeling | Waar het koppel passeert | Wat te evalueren |
|---|---|---|
| Eén sleutel in één hub | Eén ingetoetste interface tussen dat asgedeelte en de naaf | De sleutel, as en naaf vallen onder de gespecificeerde plicht |
| Twee tegengestelde sleutels in één hub | Twee potentiële belastingspaden over dezelfde as-naafinterface | Relatieve slotpositie, contact en ongelijke lastenverdeling |
| Twee axiaal gescheiden sleuven die afzonderlijke naven bedienen | Op elke hub een aparte aansluiting | Het werkelijke koppel dat door elke verbinding gaat; capaciteiten worden niet simpelweg toegevoegd omdat beide sleuven zich op één as bevinden |
Guanshuo'sontwerpbeschrijving met dubbele sleutelspecificeert tegenover elkaar liggende spiebanen met een nominale hoek van 180°. Voor een bestelling die deze opstelling gebruikt, toont u zowel de as- als de naafsleuven in dezelfde doorsnede. Identificeer ook de axiale aangrijpingslengte. Er kan niet worden aangenomen dat twee tegenover elkaar liggende groeven die niet in dezelfde naaf grijpen, de belasting delen.
Een tweede sleutel creëert een ander contact, geen gegarandeerd gelijk contact
Stel je voor dat je langzaam de ruimte inneemt in de rijrichting. De ene sleutelflank kan elkaar eerder raken, omdat de asgleuven, naafsleuven of spieën enigszins verschillen qua positie of grootte. Dat eerste contact begint last te dragen terwijl de andere kant nog steeds ruimte in beslag neemt. Vervorming en verdere rotatie kunnen het aandeel veranderen naarmate het koppel toeneemt.
Dit is de reden waarom een berekening die simpelweg de helft van het koppel aan elke sleutel toekent, gerechtvaardigd moet worden. Ontwerpmethoden met parallelle sleutels houden rekening met ongelijke belasting; de geometrie is slechts een deel van het model. Piekbelastingen en veranderingen in de koppelrichting zijn ook van belang.
Er zit een praktisch voordeel aan het goed krijgen van het tweede contact: het biedt een extra werkinterface voor het overbrengen van koppel. Maar een kleinere as of een dunnere naaf zouden wij niet goedkeuren alleen omdat de tekening nu twee sleutels bevat. Toegevoegde spiebanen veranderen het asgedeelte, en het naafmateriaal en de wandgeometrie blijven onderdeel van de sterktebeoordeling.
Lees de gepubliceerde toleranties als afzonderlijke eisen
Deproduct met enkele spiebaanvermeldt een spiebaandieptetolerantie van ±0,1 mm en een ruwheid van het aslichaam van Ra ≤0,8 μm. De pagina met dubbel ingetoetste sleuf specificeert 180°±0,5° tussen de spiebanen en een parallelliteitsfout ≤0,02 mm in de structurele beschrijving. Elk nummer beantwoordt een andere productievraag.
| Gepubliceerde vereiste | Wat het beschrijft | Wat het niet alleen kan bewerkstelligen |
|---|---|---|
| Dubbele spiebanen: 180°±0,5° | Relatieve hoeklocatie rond de as | De gleufhoek van de bijpassende naaf of gelijktijdig flankcontact |
| Parallellisme met dubbele spiebaan: ≤0,02 mm | Een lineaire geometrische controle over de sleufrelatie | Een vervanging voor de hoekvereiste of een gemonteerde spelingslimiet |
| Diepte enkele spiebaan: ±0,1 mm | Variatie in de opgegeven groefdiepte | Sleutelprojectie zonder sleutelhoogte en passende naafdiepte |
| Aslichaam met enkele spiebaan: Ra ≤0,8 μm | Afwerking van het aslichaam | De afwerking, breedte of pasvorm van de werkende spiebaanflanken |
Waarden zijn van toepassing op de genoemde producten. Definieer de exacte kenmerken, referentiepunten, gecontroleerde lengtes en acceptatielimieten op de ordertekening. Tafels scrollen horizontaal op kleine schermen.
Guanshuo bewerkt deze producten uit koolstof- of gelegeerd staal met afschrikken en ontlaten, en ondersteunt aangepaste spiebreedte, diepte en asgeometrie. Gebruik die flexibiliteit om de interface te specificeren die u nodig heeft. Een algemene producttabel is het uitgangspunt voor de tekening, niet een ingevuld tolerantieschema voor uw hub.
Wat betekent een halve graad aan het schachtoppervlak?
Hoektoleranties kunnen er klein uitzien omdat ze in graden zijn geschreven. Door ze om te rekenen naar een verplaatsing met een bepaalde straal wordt de montagevraag makkelijker bespreekbaar.
Een geometrische controle met behulp van de gepubliceerde hoektolerantie
Neem ter illustratie een asdiameter van 20 mm, zodat de referentieradius 10 mm is. Bij die straal is de boogverplaatsing die overeenkomt met 0,5°:
s = r × Δθ, met Δθ in radialen
s = 10 × (0,5 × π / 180)
s ≈ 0,0873 mm
Dit is de boogverplaatsing van een hoekreferentie op het asoppervlak. Het is geen gemeten flankspeling, spiebaanbreedtefout of een voorspelling van speling.
Stel nu dat de naaf ook een afzonderlijk toegestane 180°±0,5° gleufpaarhoek heeft. Als het assenpaar zich op 180,5° bevindt en het naafpaar zich op 179,5° bevindt, is hun relatieve indexeringsverschil 1°. Met één sleuf uitgelijnd komt dit overeen met ongeveer 0,1745 mm boogverplaatsing bij dezelfde referentieradius van 10 mm.
De naaftolerantie en 20 mm diameter zijn hypothetisch. De oefening laat zien waarom twee individueel aanvaardbare delen mogelijk nog steeds een strakker gecoördineerde interfacedefinitie nodig hebben. De daadwerkelijke montage is afhankelijk van de sleutelafmetingen, de hoekgeometrie, beschikbare speling en vervorming; deze boogwaarden mogen niet rechtstreeks van een spiebaanbreedtetolerantie worden afgetrokken.
Wanneer een klant verwisselbare naven van meer dan één bron nodig heeft, plaatsen we tijdens de beoordeling de toleranties voor de as- en naafsleufparen naast elkaar. Het onafhankelijk accepteren van elke tekening bewijst niet dat het paar compatibel is. De parallelliteitseis van ≤0,02 mm kan ook niet rechtstreeks worden vergeleken met een hoekboogverplaatsing: ze beheersen verschillende fouten.
De werkflanken, sleutelprojectie en bruikbare lengte zijn allemaal van belang
Bij een conventionele opstelling met parallelle spie bevindt het bedoelde koppelcontact zich aan de zijkanten. De spie moet voldoende in de naafsleuf steken en daarbij de gespecificeerde bovenspeling behouden. Een naaf die erop schuift, bewijst geen van beide voorwaarden.
Als de spiebaan dieper is, zit een spie van ongewijzigde hoogte lager. Als het ondieper is, steekt de sleutel verder uit. Daarom moet de gepubliceerde groefdieptetolerantie van ±0,1 mm worden beoordeeld aan de hand van de werkelijke sleutelhoogte en naafgleufdiepte, in plaats van te worden gekopieerd naar een afzonderlijke bestelling.
Houd de breedtevereisten gescheiden van de diepte. De werkende flankpassing komt van de asgleuf, spie en naafgleuf samen. Specificeer welk onderdeel de sleutel vasthoudt en welke interface montageruimte nodig heeft. Een algemene instructie om alles strak te laten passen kan een onderdeel creëren dat moeilijk te monteren is zonder de beoogde lastenverdeling tot stand te brengen.
Markeer de axiale positie van de naaf op de astekening of montagesectie. Afgeronde uiteinden, afschuiningen en gedeeltelijke overlap kunnen de beschikbare lengte voor werkcontact verkleinen. Een langere groef buiten de naaf zorgt niet voor extra contactoppervlak daarbinnen.
Bekijk de omgekeerde richting als een afzonderlijke contactvoorwaarde
Een verbinding die in één richting soepel speling opneemt, kan na omkering in contact komen met verschillende flanken. Registreer zowel het maximale koppel vooruit als het maximale achteruitkoppel, hoe vaak van richting verandert en of remmen of abrupt stoppen een afzonderlijk belastinggeval veroorzaakt.
Voor een achteruitrijaandrijving met zichtbare wrijving of losheid moet na de diagnose een nieuwe spiebaan worden toegevoegd. Inspecteer de daadwerkelijke pasvorm en contactgebieden, samen met de staat van het materiaal van de as en de naaf. Als het probleem herhaalde bewegingen binnen de verbinding zijn, definieert een extra groef alleen niet de ontbrekende spelingcontrole.
Kies de eenvoudigere verbinding die aan de volledige taak voldoet
| Situatie | Voorkeur voor fabrieksrecensie | Reden |
|---|---|---|
| Een beproefde montage met één sleutel voldoet aan de nieuwe taak | Bewaar deze tenzij er een andere vereiste is gewijzigd | Een andere sleutel voegt paringskenmerken en inspectieverplichtingen toe zonder een geïdentificeerde noodzaak |
| De verbinding heeft meer capaciteit nodig binnen een beperkt pakket | Evalueer tegengestelde dubbele sleutels, waarbij de hub in de berekening is opgenomen | Twee werkende interfaces kunnen helpen, maar de verdeling van de belasting en de overige secties moeten worden herzien |
| Twee verschillende naven nemen afzonderlijke axiale posities in | Ontwerp en beoordeel elke verbinding op zijn eigen koppelpad | Door beide slots te tellen, ontstaat er geen gedeelde verbindingsclassificatie |
| Frequente omkeringen vereisen een zeer beperkte relatieve beweging | Vergelijk het sleutelontwerp met andere aansluitmogelijkheden | Flankspeling en omkeergedrag kunnen meer bepalen dan alleen het aantal sleutels |
| Vervangingshubs moeten uitwisselbaar zijn | Maak afspraken over gecoördineerde paringstoleranties en representatieve montagecontroles | Een enkel handgeselecteerd as-naafpaar kan geen uitwisselbaarheid tot stand brengen |
Deselectiegids voor motorasomvat de bredere keuze aan aandrijffuncties. Houd bij deze beslissing de vergelijking op montageniveau: de as, spie(s), naaf, retentie en vereiste servicetoegang.
Keur de geometrie en het gemonteerde gedrag afzonderlijk goed

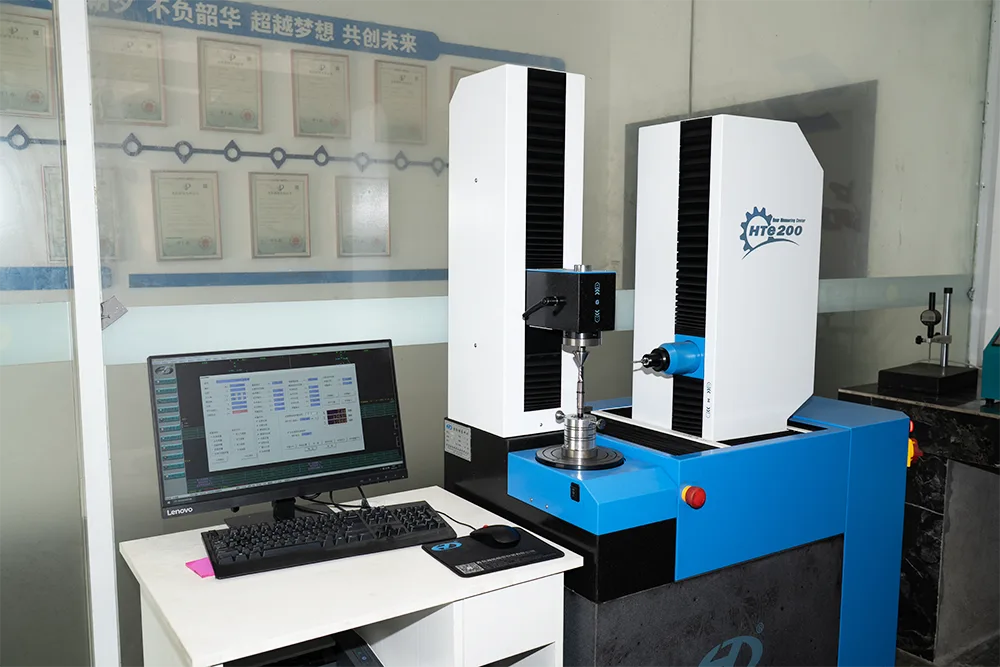

Het dubbelsleutel-slotproces van Guanshuo maakt gebruik van geïntegreerd CNC-draaien en frezen met controle over de sleufbreedte, -diepte en -positie. De fabriek bevat tweedimensionale projectoren en andere precisie-inspectieapparatuur. In het inspectieplan moet nog vermeld staan welk datum en methode voor welke eis gelden.
Een maatrapport kan aantonen dat de onderdelen voldoen aan de tekeningen. Functionele controles geven antwoord op de vraag of de gekozen tekeningen het gewenste gemonteerde gedrag opleveren. Geen van beide records mag de andere vervangen.
- Bepaal of beide sleutels in één hub grijpen en markeer de werkelijke overlappingslengte.
- Registreer sleufbreedtes, diepten en relatieve posities voor as en naaf, met sleutelafmetingen en materiaalconditie.
- Maak afspraken over de cheque voor zitplaats en contact. Een contactmarkeringscontrole kan helpen bij het lokaliseren van de aangrijping, maar kwantificeert op zichzelf niet de koppelverdeling.
- Definieer elke voorwaartse en achterwaartse functionele test, inclusief toegepaste belasting, toegestane relatieve beweging en hoe beweging zal worden gemeten.
- Kies voor uitwisselbaar aanbod een assemblagecontroleplan dat de toegestane paringsvariatie vertegenwoordigt in plaats van slechts één gunstig paar.
- Afzonderlijke eerste artikelgoedkeuring van het productiepartijinspectieplan.
Gebruik onzeGids voor het inspectierapport van de motorasom de records te specificeren. Voor een offerte stuurt u het naafgedeelte met de astekening mee. Hierdoor kunnen we de verbinding aanpakken die u nodig heeft in plaats van twee geïsoleerde groeven te citeren.
Veelgestelde vragen
Verdubbelen dubbele spiebanen het koppelvermogen?
Er volgt geen automatische verdubbeling door het toevoegen van een tweede spiebaan. De spieën kunnen ongelijke belastingen dragen en de as en naaf moeten nog steeds op sterkte worden gecontroleerd. Beoordeel de volledige verbinding op geometrie, materialen, pasvorm en werking.
Zijn twee sleuven op verschillende asposities een dubbele spieverbinding?
Niet noodzakelijkerwijs. Als de slots afzonderlijke hubs bedienen, behoort elk tot een andere verbinding. De belastingverdeling met twee sleutels is van toepassing wanneer beide sleutels op dezelfde naaf ingrijpen en koppel over dezelfde interface overbrengen.
Welke hoek specificeert Guanshuo tussen tegenover elkaar liggende spiebanen?
Guanshuo's product met dubbele sleutel specificeert 180 ° ± 0,5 °. De passende naaf heeft een gecoördineerde hoekvereiste nodig; de aswaarde alleen bewijst geen gelijktijdig contact of definieert geen gemonteerde speling.
Bepaalt de spiebaandiepte de sleutelpassing?
Diepte beïnvloedt de sleutelprojectie en de beschikbare betrokkenheid, maar definieert niet de hele pasvorm. Bekijk de breedte en diepte van de asgleuf, de sleutelafmetingen, de geometrie van de naafgleuf, de bovenspeling en de vereisten voor de werkflank.
Wat moet er bij een offerte voor een as met dubbele spiebaan worden meegeleverd?
Stuur de astekening en het passende naafgedeelte, de belangrijkste afmetingen, materiaal- en warmtebehandelingsvereisten, koppelbelasting in beide richtingen, montagelimieten en inspectievereisten. Bepaal of uitwisselbaarheid met vervangende hubs vereist is.
