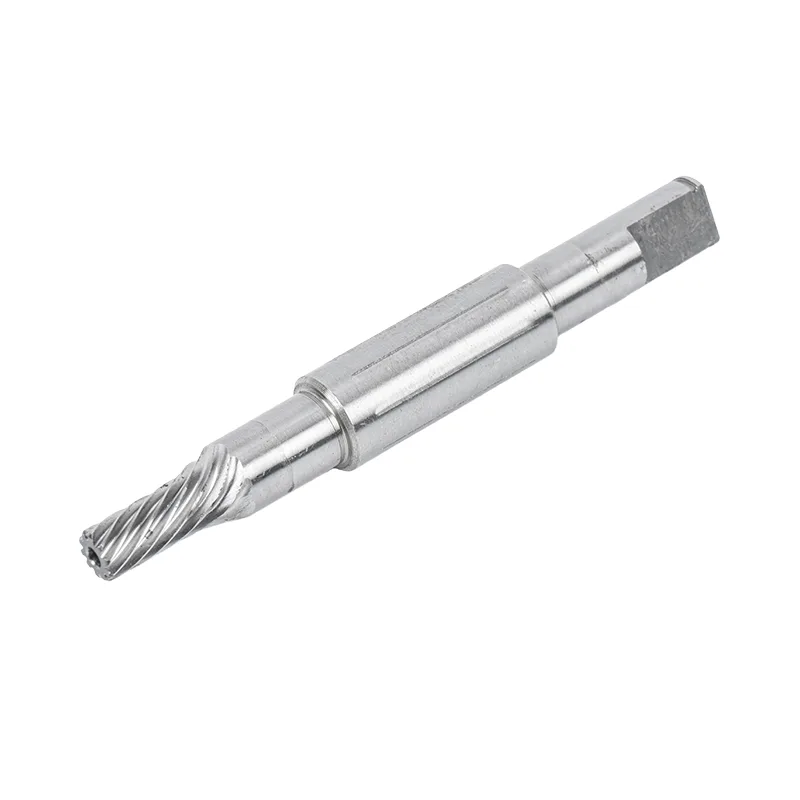

Standaard motorassen falen in hydraulische systemen. Impact onder hoge druk veroorzaakt vervorming. Hydraulische olie veroorzaakt corrosie en loslaten van de coating, waardoor het hele systeem wordt verontreinigd. Een slechte afdichtingsprecisie leidt tot lekkages en drukverlies. Onze hydraulisch aangedreven motorassen, vervaardigd in Ningbo, China door Ningbo Guanshuo Precision Hardware Co., Ltd., zijn speciaal gebouwd om deze exacte problemen op te lossen --- en niet hergebruikt van motorassen voor algemeen gebruik.
Hydraulische systemen stellen unieke eisen aan motorassen waaraan standaardontwerpen eenvoudigweg niet kunnen voldoen. Het begrijpen van deze uitdagingen is de reden waarom onze motorassen beter presteren dan generieke alternatieven in reële bedrijfsomstandigheden.
Vier kritieke problemen met standaard motorassen in hydraulische toepassingen:
1. Impact- en belastingfalen--- Schokken onder hoge druk en wisselende belastingen veroorzaken vervorming, vermoeiingsscheuren en uiteindelijk breuk
2. Olievervuiling--- Roestdeeltjes en afbladderende coatings vermengen zich met hydraulische olie en beschadigen pompen, kleppen en afdichtingen in het hele systeem
3. Afdichting en lekkage--- Onvoldoende oppervlakteprecisie veroorzaakt afdichtingsslijtage, olielekkage en drukval die de systeemefficiëntie verminderen
4. Compatibiliteit van de montage--- Slechte maatvoering en beperkte aansluitmogelijkheden vertragen de montage en verminderen de betrouwbaarheid van de apparatuur
Guanshuo hydraulisch aangedreven motorassen pakken alle vier de uitdagingen aan door gerichte materiaaltechniek, oppervlaktebehandeling en precisieproductie - waardoor assen worden geleverd die echt thuishoren in hydraulische systemen.
De belangrijkste faalwijze voor hydraulische assen is vervorming of breuk onder hoge druk en wisselende belastingen. Onze motorassen lossen dit op met een zorgvuldig ontworpen materiaalstructuur: een hard, slijtvast oppervlak ondersteund door een stevige, schokabsorberende kern.
Hoe wij slagvastheid bereiken:
● Afschrik- en tempereerbasis--- Foundationbehandeling met een hardheid van HB 260-300 voor een evenwichtige algehele sterkte en ductiliteit
● Oppervlakteverhardende laag--- Extra afschrikken, carboneren of nitreren creëert een diep geharde zone (1,5-3,0 mm) met een oppervlaktehardheid van HRC 58-62
● Sterke kern--- Kerntaaiheid ≥ 90 J/cm² voorkomt brosse breuk bij plotselinge hogedrukschokken
● Verharding van de asverlenging--- Hoogfrequent afschrikken op verlengde secties bereikt een hardheid van HRC 45-55 op verbindingspunten
Het resultaat:Een hydraulisch aangedreven motoras die bestand is tegen onmiddellijke schokken onder hoge druk en herhaalde belastingscycli zonder te vervormen of te breken - waardoor de levensduur aanzienlijk wordt verlengd en de vervangingsfrequentie wordt verminderd.
Verontreiniging van hydraulische olie is een stille moordenaar van hydraulische systemen. Roestdeeltjes en coatingfragmenten van een enkele defecte as kunnen door het hele systeem circuleren, waardoor pompen beschadigd raken, klepoppervlakken bekrast worden en afdichtingen kapot gaan. Onze motorassen zijn ontworpen om de oliereinheid vanaf de bron te beschermen.
Anti-corrosie ontwerpkenmerken:
● Harde coating op kritieke oppervlakken--- Afdichtings- en pasoppervlakken krijgen een harde coatingbehandeling die corrosiebestendig is en afbladderen voorkomt
● Spiegel polijsten--- Ultragladde oppervlakteafwerking (Ra 0,05-0,2 μm op afdichtingssecties) vermindert het oppervlak waarop corrosie kan inwerken
● Hydraulische oliespecifieke structuur--- Materiaal en coating geselecteerd op compatibiliteit met hydraulische oliemedia
● Slijtvastheid--- De oppervlaktehardheid HRC 58-62 voorkomt schurende slijtage waardoor deeltjes kunnen ontstaan
Wat dit voor u betekent:
● Geen roestvlekken of coatingfragmenten die uw hydraulische olie vervuilen
● Langere levensduur van de olie --- minder olieverversingen en lagere onderhoudskosten
● Verminderde slijtage van afdichtingen en componenten door deeltjesverontreiniging
● Schonere, stabielere werking van het hydraulisch systeem in de loop van de tijd
Hydraulische systemen zijn afhankelijk van betrouwbare afdichtingen om de druk en efficiëntie te behouden. Zelfs microscopisch kleine onregelmatigheden in het oppervlak kunnen afdichtingsslijtage, olielekkage en geleidelijk drukverlies veroorzaken. Onze hydraulisch aangedreven motorassen worden vervaardigd volgens precisienormen, specifiek voor hogedrukafdichtingstoepassingen.
Nauwkeurigheidsspecificaties afdichtingsoppervlak:
| Parameter | Waarde | Waarom het ertoe doet |
|---|---|---|
| Tolerantie afdichtingssectie | IT5-klasse | Garandeert een exacte pasvorm met oliekeerringen en gecombineerde afdichtringen |
| Oppervlakteruwheid (afdichting) | Ra 0,05 ~ 0,2 μm | Voorkomt vroegtijdige afdichtingsslijtage veroorzaakt door ruwe oppervlakken |
| Rondheid en cilindriciteit | ≤ 0,003 mm | Uniform afdichtingscontact over de volledige omtrek |
| Tolerantie buitendiameter | h7 / h6 | Nauwkeurige koppeling met lagers en afdichtingen |
| Positie van de schachtschouder | ≤ 0,008 mm | Nauwkeurige axiale positionering voor de juiste compressie van de afdichting |
| Wrijvingscoëfficiënt | ≤ 0,12 | Vermindert wrijvingsverlies en warmteontwikkeling bij afdichtingsinterfaces |
Montage voordelen:
● Naadloze samenwerking met hydraulische oliekeerringen en gecombineerde afdichtringen
● Geen herhaalde aanpassingen nodig tijdens de montage --- snellere, efficiëntere productie
● Compatibel met zowel directe verbindings- als concentrische montagemethoden met flenstype
● Het C1-C2-afschuiningsontwerp zorgt voor een goede balans tussen montageveiligheid en gemak
Volledige technische specificaties voor Guanshuo hydraulisch aangedreven motorassen. Alle parameters kunnen worden aangepast aan uw specifieke hydraulische systeemvereisten.
| Categorie | Parameter | Standaard waarde |
|---|---|---|
| Materiaal en hardheid | Getemperde hardheid | HB 260 ~ 300 |
| Oppervlaktehardheid | HRC 58 ~ 62 | |
| Kernsterkte | ≥ 90 J/cm² | |
| Hardheid van de asverlenging | HRC 45 ~ 55 | |
| Verhardingsdiepte | Geharde zonediepte | 1,5 ~ 3,0 mm |
| Proces | Afschrikken / Opkolen / Nitreren | |
| Dimensionale tolerantie | Tolerantie buitendiameter | h7 / h6 |
| Tolerantie afdichtingssectie | IT5-klasse | |
| Positie van de schachtschouder | ≤ 0,008 mm | |
| Oppervlaktekwaliteit | Oppervlakteruwheid (algemeen) | Ra 0,4 ~ 0,8 μm |
| Oppervlakteruwheid (afdichting) | Ra 0,05 ~ 0,2 μm | |
| Rondheid en cilindriciteit | ≤ 0,003 mm | |
| Wrijving en slijtage | Wrijvingscoëfficiënt | ≤ 0,12 |
| Oppervlaktebehandeling | Harde coating + spiegelpolijsten | |
| Geometrie | Afschuining | C1~C2 |
| Diameter / Lengte | - |
Hydraulische systemen gebruiken verschillende verbindingsmethoden voor verschillende soorten apparatuur. Onze motorassen ondersteunen meerdere aseindconfiguraties en montagebenaderingen, passend bij uw specifieke opstelling.
Typen aseindverbindingen:
● Platte sleutel--- Eenvoudig, betrouwbaar, veel gebruikt voor algemene hydraulische pompen en motoren
● Spline-sleutel--- Hoger koppelvermogen, betere uitlijning voor toepassingen met zware belasting
● Taps toelopend oppervlak--- Zelfcentrerend, eenvoudige montage/demontage voor bepaalde hydraulische motorontwerpen
● Aangepaste functies--- Draden, groeven of andere kenmerken volgens uw tekeningvereisten
Ondersteunde montagemethoden:
● Directe verbindingsconstructie --- as direct gekoppeld aan hydraulisch onderdeel
● Concentrische flensmontage --- gemonteerd via flens voor nauwkeurige uitlijning
● Andere montageconfiguraties --- ontworpen volgens uw specificaties
Compatibele hydraulische componenten:
● Hydraulische pompen
● Hydraulische motoren
● Hydraulische regelaars
● Hydraulische verloopstukken
Weet u niet zeker welk verbindingstype u nodig heeft? Stuur ons uw apparatuurspecificaties en wij adviseren u de optimale configuratie.
Onze motorassen bedienen een breed scala aan hydraulische aandrijftoepassingen in industrieën waar betrouwbare prestaties onder hoge druk essentieel zijn.
Gemeenschappelijke toepassingen:
● Hydraulische aggregaten en systemen
● Hydraulische systemen voor bouwmachines
● Industriële hydraulische apparatuur en persen
● Hydraulische aandrijvingen van spuitgietmachines
● Hydraulische systemen voor landbouwmachines
● Maritieme hydraulische uitrusting
● Hydraulische systemen voor mijnbouw en metallurgie
Typische bedrijfsomstandigheden:
● Start-stop onder hoge druk en veelvuldig fietsen
● Wisselende belasting- en schokomstandigheden
● Omgeving voor hydraulische oliemedia
Betrouwbaarheid is belangrijk in hydraulische systemen --- een enkele asstoring kan kostbare stilstand en systeemschade veroorzaken. Elke hydraulisch aangedreven motoras van Guanshuo ondergaat in elke productiefase een uitgebreide kwaliteitscontrole.
Inkomende materiaalcontrole:
● Verificatie van grondstoffencertificering
● Materiaalsamenstelling en hardheidstesten
● Traceerbare materiaalbatches
Kwaliteitscontroles tijdens het proces:
● Dimensionale inspectie in elke productiefase
● Hardheidscontrole na elke warmtebehandelingsstap
● Oppervlakteruwheidsmeting op kritische oppervlakken
● Geharde dieptevalidatie
Eindinspectie:
● Volledige dimensionale verificatie inclusief afdichtingsoppervlakken
● Meting van rondheid en cilindriciteit
● Inspectie van de oppervlaktekwaliteit en de integriteit van de coating
● Nauwkeurigheidscontrole van de positionering van de asschouder
Inspectieapparatuur:
● Volautomatisch optisch inspectiesysteem
● Oppervlakteafwerkingsmeters (profielmeters)
● Hardheidstesters
● Meetinstrumenten voor cilindriciteit
● Tweedimensionale projectoren
Bedrijfscertificeringen:
● ISO 9001:2015 kwaliteitsmanagementsysteem
● Nationale hightechonderneming (China)
● 11 gepatenteerde technologieën voor de productie van assen
Onze inzet houdt niet op wanneer de hydraulisch aangedreven motoras wordt verzonden. Wij bieden voortdurende ondersteuning om ervoor te zorgen dat uw hydraulische systemen lang na installatie betrouwbaar blijven werken.
Garantiedekking:
● Dekt fabricagefouten en materiaalproblemen
● Garantieclaimproces: neem contact op met ons team met details over het probleem → Technische evaluatie → Vervanging of reparatie indien van toepassing
Technische ondersteuning:
● Installatiebegeleiding en probleemoplossing bij montage
● Materiaal- en oppervlaktebehandelingsadvies voor specifieke hydraulische omstandigheden
● Storingsanalyse en onderzoek naar de oorzaak
● Ontwerpoptimalisatieondersteuning voor prestatieverbetering
Responsieve service:
● Technische vragen worden binnen 24 kantooruren beantwoord
● Noodondersteuning voor kritieke applicatieproblemen
● Directe communicatie met het engineeringteam voor complexe vragen
Partnerschap op lange termijn:
● Ondersteuning van ontwerpiteraties naarmate uw hydraulische producten evolueren
● Continue kwaliteitsverbetering op basis van feedback uit het veld
● Suggesties voor kostenoptimalisatie voor volumeproductie
Snelle antwoorden op veelgestelde vragen over onze hydraulisch aangedreven motorassen. Kunt u niet vinden wat u zoekt? Neem rechtstreeks contact op met ons team.
Nee. De as ondergaat meerdere processen: afschrikken en temperen, plus oppervlakteafschrikken, carboneren of nitreren. De oppervlaktehardheid bereikt HRC 58-62 met een taaie kern (≥90 J/cm²), zodat het bestand is tegen onmiddellijke hogedrukschokken en wisselende belastingen. De verharde zone is diep genoeg (1,5-3,0 mm) zodat er zelfs bij start-stops onder hoge druk en veelvuldig gebruik geen vervorming of breuk optreedt.
Ja --- dit is een kernontwerpkenmerk voor hydraulische toepassingen. De as heeft een corrosiewerende en slijtvaste structuur met harde coating op afdichtings- en pasvlakken. Dit voorkomt asroest en afbladderen van de coating, zodat er geen roestdeeltjes of coatingfragmenten in de hydraulische olie terechtkomen. Schonere olie betekent minder olieverversingen, minder slijtage van componenten en een stabielere systeemwerking.
De tolerantie van de afdichtingssectie voldoet aan de IT5-kwaliteit met oppervlakteruwheid Ra 0,05-0,2 μm. Rondheid en cilindriciteit zijn ≤ 0,003 mm, en de nauwkeurigheid van de positionering van de asschouder is ≤ 0,008 mm. Alle parameters worden gecontroleerd om te voldoen aan de hogedrukafdichting en nauwkeurige montagenormen van het hydraulische systeem.
Het werkt met de meeste gangbare hydraulische apparatuur, waaronder hydraulische pompen, hydraulische motoren en hydraulische verloopstukken. Zowel directe aansluiting als concentrische flensmontage worden ondersteund. Het aseinde kan worden aangepast met een platte spie, spie of taps toelopende oppervlaktestructuren. Geef uw specifieke uitrustingsspecificaties en montagevereisten op en wij stemmen deze nauwkeurig op elkaar af.
Wij bieden platte spie-, spline-sleutel- en taps toelopende oppervlakteverbindingen aan als standaardopties. Aangepaste kenmerken zoals schroefdraad, groeven of speciale profielen kunnen ook volgens uw tekeningen worden toegevoegd. Vertel ons op welk hydraulisch onderdeel u aansluit en wij adviseren u de beste configuratie.
Voor een snelle en nauwkeurige offerte dient u het volgende op te geven: 2D-tekeningen (of basisafmetingen), type en toepassing van de hydraulische uitrusting, werkdruk en belastingsomstandigheden, het benodigde verbindingstype en de geschatte hoeveelheid.
Wij zijn ISO 9001:2015 gecertificeerd en een Nationale High-Tech Onderneming met 11 gepatenteerde technologieën. Elke as ondergaat een kwaliteitscontrole in meerdere fasen, inclusief maatcontroles, hardheidscontrole en inspectie van de oppervlaktekwaliteit vóór verzending.
Voorbeeld doorlooptijd:1--3 werkdagen voor voorraadmonsters, 7--12 dagen voor op maat gemaakte monsters en 12--18 dagen voor artikelen met warmtebehandeling of speciale oppervlakteafwerking.
Productiedoorlooptijd:15--25 werkdagen voor bulkbestellingen, afhankelijk van hoeveelheid en complexiteit. Versnelde service beschikbaar op aanvraag.
Fabrikanten van hydraulische apparatuur werken samen met Guanshuo omdat we niet alleen motorassen verkopen, maar ook oplossingen ontwikkelen voor uitdagingen op het gebied van hydraulische systemen. Dit krijg je als je bij ons werkt:
✓ Speciaal gebouwd voor hydrauliek --- Geen hergebruikte standaard motorassen. Bij elke ontwerpbeslissing wordt rekening gehouden met hogedrukimpact, oliecompatibiliteit en afdichtingsvereisten.
✓ Technische ondersteuning vanaf de eerste dag --- Ons team helpt met materiaalselectie, optimalisatie van de warmtebehandeling en verbindingsontwerp voordat de productie zelfs maar begint.
✓ Consistente kwaliteit waarop u kunt rekenen --- ISO 9001-gecertificeerd, 11 gepatenteerde technologieën en meertrapsinspectie op elke as die we produceren.
