De kerntechnologie van de motoras ligt in de ingewikkelde splinestructuur. Spline-verbindingen worden vaak gebruikt bij mechanische transmissie om koppel over te brengen en axiale beweging mogelijk te maken, en de ingewikkelde spline is het meest superieure tandprofiel van alle spline-typen.
In tegenstelling tot rechthoekige spiebanen (met rechthoekige tandprofielen), heeft de ingewikkelde spiebaan een ingewikkeld gebogen tandprofiel - hetzelfde als tandwieltanden. Dit ontwerp biedt twee fundamentele voordelen: automatische centrering en verdeling van de belasting over meerdere tanden.
Voor automatische centrering worden de spline-tandoppervlakken tijdens de montage van de motoras op natuurlijke wijze langs de ingewikkelde curve geleid, waardoor de as en het bijbehorende deel zichzelf kunnen uitlijnen zonder extra aanpassing, waardoor een hoge coaxialiteit wordt bereikt. Deze functie vermindert de montageproblemen aanzienlijk en zorgt tegelijkertijd voor een hogere transmissienauwkeurigheid. Bij het delen van de belasting met meerdere tanden zorgt het ontwerp van het ingewikkelde tandprofiel ervoor dat de belasting gelijkmatig over meerdere tanden wordt verdeeld, waardoor de lokale overbelasting wordt vermeden die vaak voorkomt bij rechthoekige spiebanen waarbij slechts één of enkele tanden de belasting dragen, waardoor het draagvermogen en de levensduur aanzienlijk worden verbeterd.

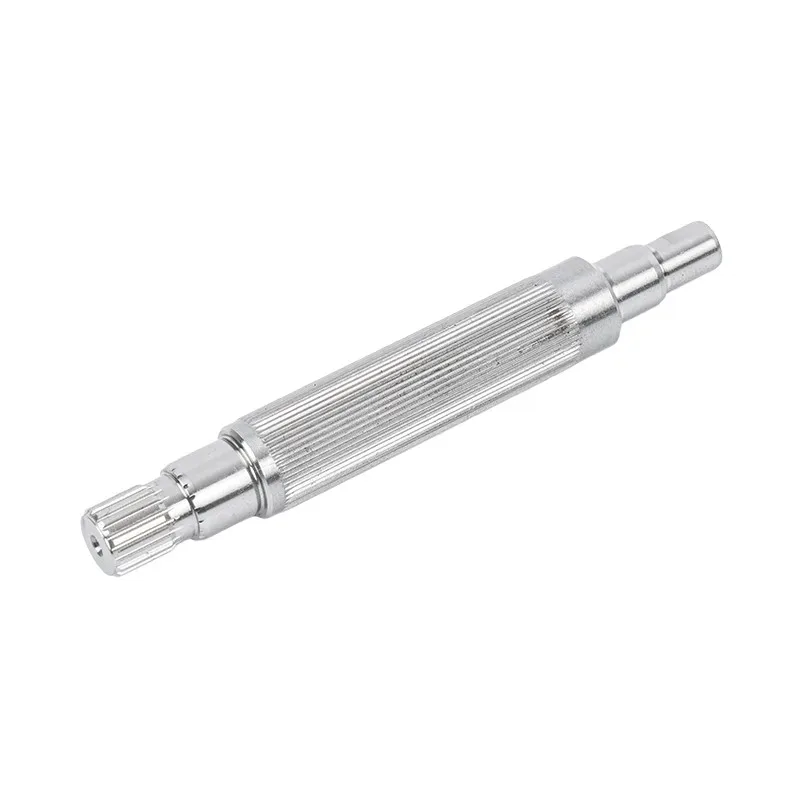

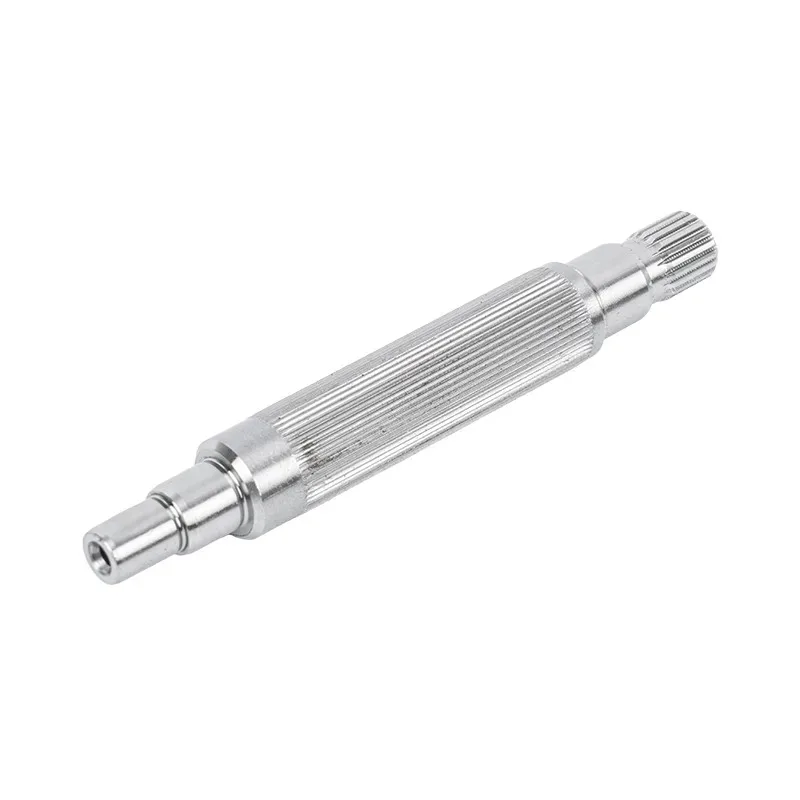

Guanshuo's Involute Spline Motor Shaft is voorzien van grote tandwortelfilets (R0.3~R0.8), waardoor de spanningsconcentratie bij de tandwortel verder wordt verminderd, waardoor het product een langere levensduur heeft bij stootbelastingen en wisselende spanningen.
De motoras van Guanshuo biedt de volgende kernvoordelen, waardoor het de voorkeursoplossing is voor transmissietoepassingen met hoge snelheid en hoge precisie:
1. Automatische centrering, hogere coaxialiteit
Het ingewikkelde tandprofiel van het product centreert automatisch tijdens de montage, waardoor een hogere coaxialiteit tussen de as en het passende deel en een soepelere transmissie wordt bereikt. Vergeleken met de precieze pasvorm die vereist is voor rechthoekige spiebanen om uitlijning te bereiken, vermindert de automatische centreringsfunctie van ingewikkelde spiebanen de montageproblemen aanzienlijk, terwijl een hogere transmissienauwkeurigheid wordt gegarandeerd.
2. Multi-tand lastverdeling, sterk zwaar draagvermogen
Het product verdeelt de belasting gelijkmatig over meerdere tanden, met een aanzienlijk beter draagvermogen dan rechthoekige spiebanen. De grotere tandwortelfilet (R0.3~R0.8) vermindert de spanningsconcentratie, wat zorgt voor een sterkere slagvastheid, weerstand tegen vermoeidheid en een anti-excentrisch draagvermogen. Het werkt stabieler onder frequente voorwaartse en achterwaartse rotatie en zware belastingsomstandigheden, met een levensduur die doorgaans langer is dan bij rechthoekige spieën.
3. Hoge snelheid, laag geluidsniveau, hoge transmissie-efficiëntie
Het product beschikt over gladde tandprofielen en minimale ingrijping, met uitstekende prestaties bij hoge snelheden, hoge transmissie-efficiëntie en lage warmteontwikkeling. Trillings- en geluidsbeheersing zijn superieur aan rechthoekige spiebanen, waardoor het bijzonder geschikt is voor roterende apparatuur met gemiddelde en hoge snelheid en de voorkeursoplossing voor hogesnelheidsmotoren en precisiespindels.
4. Hoge verwerkingsnauwkeurigheid, goede uitwisselbaarheid
De ingewikkelde Spline-motoras van Guanshuo bereikt een spline-egalisatiefout van ≤0,015 ~ 0,03 mm, symmetrie ≤0,02 mm en een tandoppervlakruwheid Ra≤0,8 ~ 1,6 μm. De uiterst nauwkeurige verwerking zorgt voor een goede uitwisselbaarheid, wat het onderhoud van de apparatuur en het beheer van reserveonderdelen vergemakkelijkt.
5. Uitgebreid kwaliteitscontrolesysteem
Guanshuo is geslaagd voor de ISO9001-certificering van het kwaliteitsmanagementsysteem, waarbij volledige kwaliteitscontrole wordt geïmplementeerd, van grondstoffen tot eindproducten. Het bedrijf beschikt over 11 gepatenteerde technologieën die betrekking hebben op lagerafdichtingsstructuren, gecombineerde motorasstructuren, lagersteunstructuren en andere gebieden.
| Parameter | Specificatiebereik |
|---|---|
| Spline-equalisatiefout | ≤0,015~0,03 mm |
| Spline-symmetrie | ≤0,02 mm |
| Ruwheid van het tandoppervlak | Ra ≤ 0,8~1,6 μm |
| Tandwortelfilet | R0,3~R0,8 |
Met zijn kernkenmerken van automatische centrering, hoge coaxialiteit, soepele transmissie, meertands draagvermogen, sterke belasting- en slagvastheid, hoge snelheid en laag geluidsniveau, hoge efficiëntie en lange levensduur, wordt de Involute Spline-motoras veel gebruikt in de volgende veeleisende scenario's:
Nieuwe energievoertuigen: Aandrijfmotor-toepassingen met hoge snelheid. De automatische centrering van de ingewikkelde spiebanen zorgt voor stabiliteit van de transmissie bij hoge snelheden, terwijl de verdeling van de belasting over meerdere tanden voldoet aan de hoge koppelvereisten.
Hogesnelheidsmotoren en precisiespindels: Kerntransmissiecomponenten voor roterende apparatuur met gemiddelde en hoge snelheid. Gladde tandprofielen, minimale ingrijping en lage warmteontwikkeling maken dit de voorkeursoplossing voor hogesnelheidsmotoren.
Industriële automatisering: Robotgewrichten, servomotoren, precisietransmissiesystemen. Hoge precisie en goede uitwisselbaarheid voldoen aan de hoge betrouwbaarheidseisen van automatiseringsapparatuur.
Bouwmachines: Transmissie-astoepassingen onder frequente voorwaartse en achterwaartse rotatie en zware belastingsomstandigheden. Sterkere slagvastheid en vermoeidheidsbestendigheid zorgen voor een langere levensduur.
Werktuigmachines: Spindeloverbrenging voor CNC-bewerkingsmachines en bewerkingscentra. Hoge coaxialiteit en lage trillingen zorgen voor bewerkingsprecisie.
De producten van Guanshuo hebben verkoopregio's bestreken, waaronder Guangzhou, Jiangsu, Fujian, Anhui, Shandong en andere gebieden, en hebben samenwerkingsrelaties opgebouwd met merken als Goldsmiths, French Decathlon, Omron en Yasi.
Om inkoopprofessionals een beter inzicht te geven in de technische voordelen van het product, biedt de volgende tabel een systematische vergelijking tussen ingewikkelde splines en rechthoekige splines:
| Dimensie | Involute Spline (Guanshuo) | Rechthoekige spie |
|---|---|---|
| Centreermethode | Automatische centrering, tandprofielgeleide uitlijning | Vereist een nauwkeurige pasvorm, de centreernauwkeurigheid is afhankelijk van de bewerking |
| Coaxialiteit | Hoog (gegarandeerd door automatische centrering) | Medium (afhankelijk van de speling) |
| Belastingverdeling | Uniforme lastverdeling met meerdere tanden | Weinig tanden zijn belastbaar en gevoelig voor plaatselijke overbelasting |
| Tandwortelstress | Grote filet (R0.3~R0.8), lage spanningsconcentratie | Hoge spanningsconcentratie, gevoelig voor vermoeiingsscheuren |
| Slagvastheid | Sterk | Zwak |
| Anti-excentrisch laadvermogen | Sterk | Zwak |
| Hoge snelheidsprestaties | Uitstekend (glad tandprofiel, minimale ingrijping) | Gemiddeld (grotere meshing-impact) |
| Trillingen en lawaai | Laag | Hoger |
| Transmissie-efficiëntie | Hoog | Medium |
| Levensduur | Lang (meestal langer dan rechthoekige spieën) | Korter |
| Verwerkingsnauwkeurigheid | Hoog (egalisatiefout ≤0,015~0,03 mm) | Medium |
| Uitwisselbaarheid | Goed | Gemiddeld |
| Beste geschikte scenario | Hoge snelheid, hoge precisie, zware belasting, frequent vooruit-achteruit | Lage snelheid, lichte belasting, algemene transmissie |
Uit de bovenstaande vergelijking blijkt duidelijk dat het product ruimschoots beter presteert dan rechthoekige splines wat betreft centreernauwkeurigheid, draagvermogen, slagvastheid, hoge snelheidsprestaties en levensduur. Voor transmissiesystemen die een hoog rendement, een lange levensduur en lage onderhoudskosten nastreven, is de ingewikkelde spline de superieure keuze.
Guanshuo biedt volledige processerviceondersteuning voor de as:
Voorbeeldfase: Consultatie op maat van technische parameters, gezamenlijke ontwerpverificatie van 3D-tekeningen, gratis monsterverstrekking en plannen voor kostenoptimalisatie, waardoor het product overeenkomt met de apparatuuromstandigheden van de klant en de vereisten voor kostenreductie.
Massaproductie: Traceerbaarheid van de kwaliteit van CNC-verwerking tijdens het volledige proces, visuele feedback over de productievoortgang gedurende 48 uur, kwaliteitsinspectie van ISO9001-systeemcertificering, ondersteuning voor VMI-voorraadbeheer en respons op noodbestellingen.
After-sales: Verlengde garantieperiode van 24 maanden, diagnose ter plaatse van mondiale problemen binnen 48 uur, gratis levering van procesupgrade- en iteratieoplossingen, opzetten van een database voor slijtage van klantapparatuur voor vroegtijdige waarschuwing en onderhoud.
Snelle reactie: Vragen en productadvies kunnen binnen 24 uur worden beantwoord.
Originele fabrieksproductie, kwaliteit controleerbaar: Guanshuo is een directe fabrikant van Involute Spline Motor Shaft, met volledige procescontrole van grondstoffen tot eindproducten.

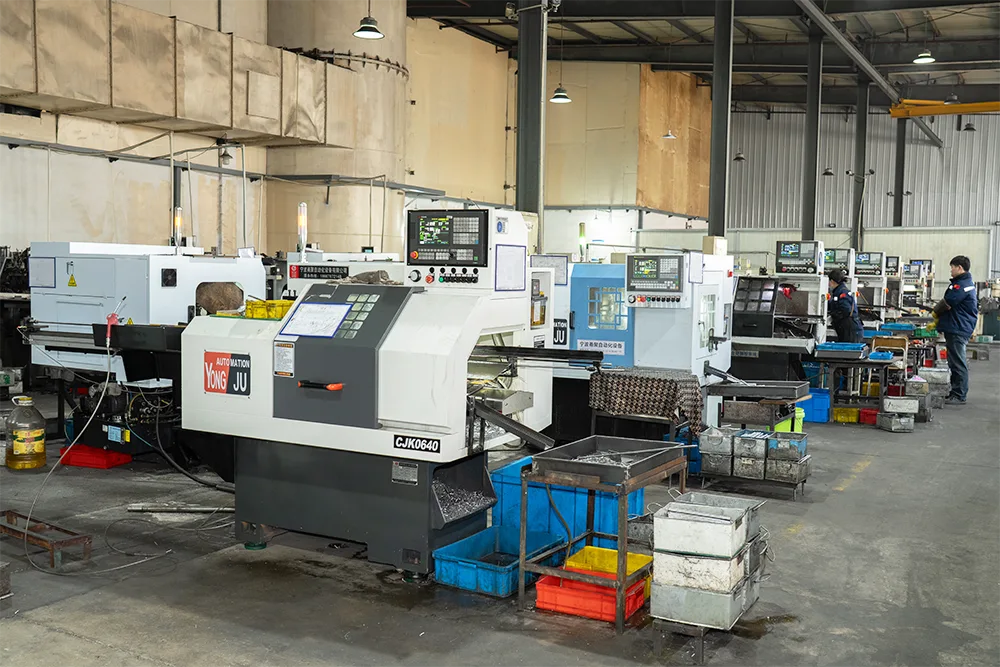

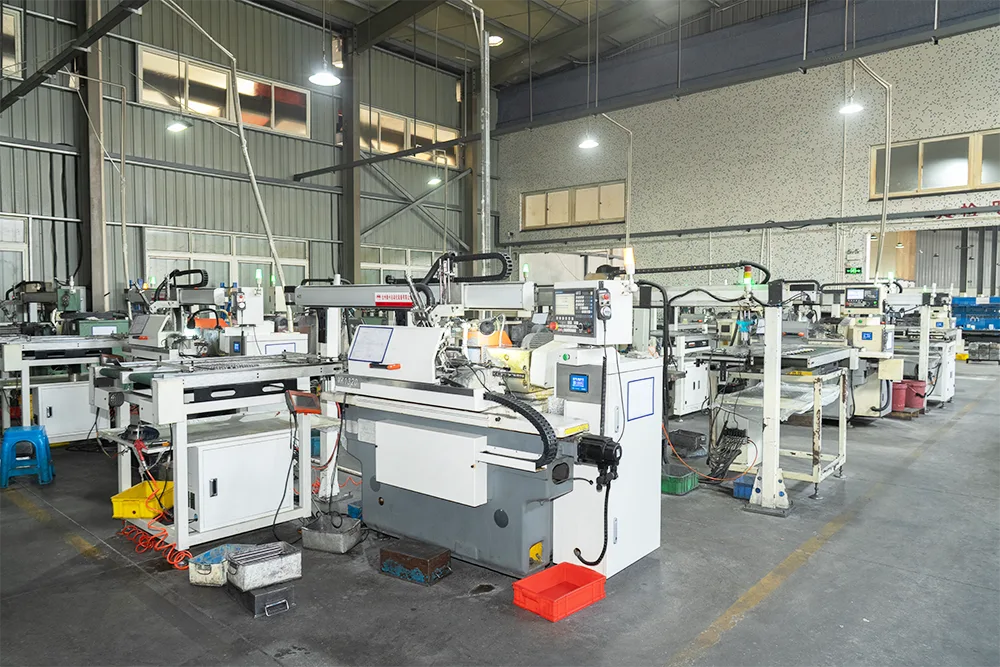

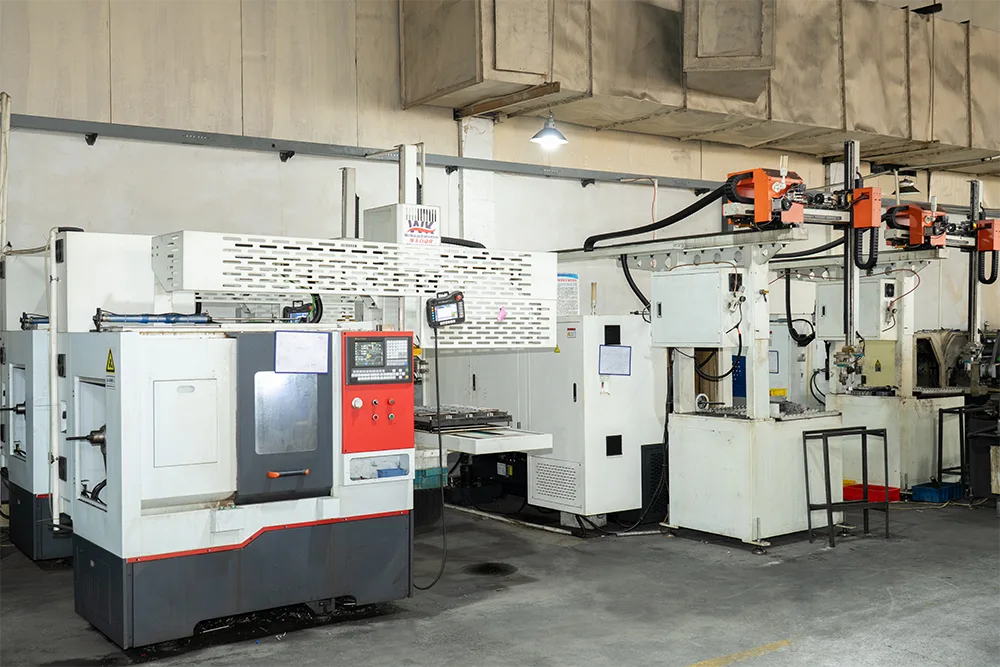

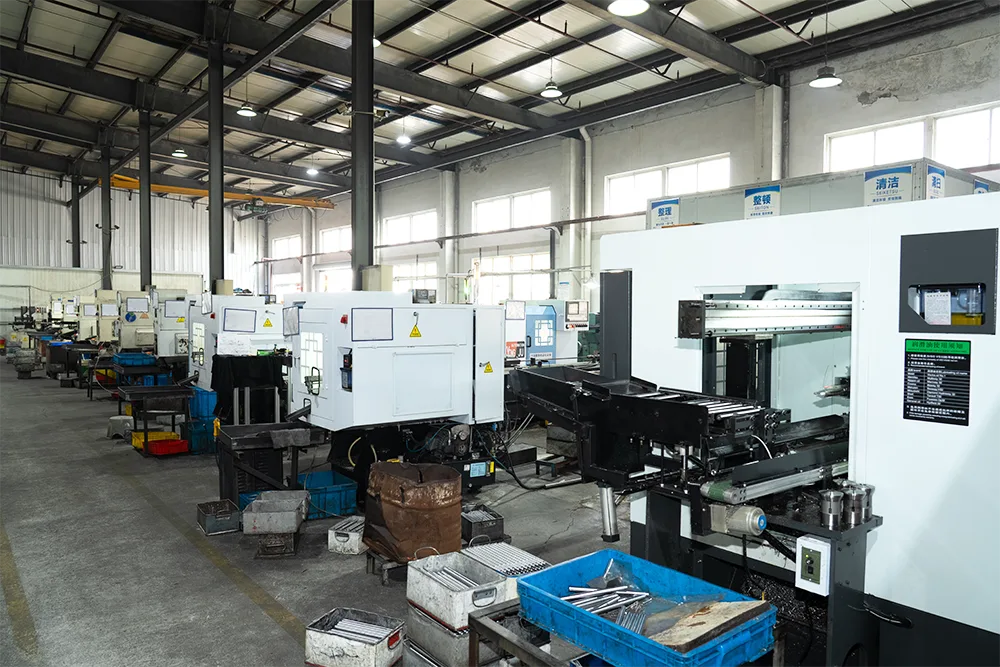

Geavanceerde apparatuur, voldoende productiecapaciteit: Een team van ruim 50 medewerkers, 26 CNC-rondslijpmachines, 6 afwerkmachines en andere geavanceerde apparatuur zorgen voor een tijdige levering van grote bestellingen.
Diepgaande technische expertise, patentondersteuning: 11 gepatenteerde technologieën bestrijken meerdere technische kernaspecten van het product en aanverwante producten.
Volledige certificeringen, geluidssystemen: Het ISO9001-certificeringssysteem loopt door het gehele proces van R&D, productie en verkoop.
Uitgebreide services, zorgeloze after-sales: Volledige levenscyclusserviceondersteuning, van monsters tot massaproductie, van pre-sales tot after-sales.
A: Twee kernvoordelen: automatische centrering - het tandprofiel geleidt op natuurlijke wijze de uitlijning tijdens de montage, waardoor een hogere coaxialiteit wordt bereikt; en verdeling van de belasting over meerdere tanden - de belasting wordt gelijkmatig verdeeld over meerdere tanden, wat zorgt voor een sterkere belastbaarheid, betere slagvastheid en een langere levensduur.
A: De ruwheid van het tandoppervlak kan Ra≤0,8 ~ 1,6 μm bereiken, spline-egalisatiefout ≤0,015 ~ 0,03 mm, symmetrie ≤0,02 mm en tandwortelfilet R0,3 ~ R0,8.
A: Er wordt gebruik gemaakt van CNC-affrezen of -frezen, gecombineerd met uiterst nauwkeurige CNC-cilindrische slijpmachines voor het afwerken van de buitencirkel, waarbij het hele proces wordt gecontroleerd onder het ISO9001-systeem.
A: Geschikt voor scenario's met hoge snelheid, hoge precisie, gemiddelde tot zware belasting, frequente voorwaartse en achterwaartse rotatie en impactbelastingoverdrachtsscenario's, inclusief nieuwe aandrijfmotoren voor energievoertuigen, hogesnelheidsmotoren, precisiespindels en industriële automatiseringsapparatuur.
A: 24 maanden verlengde garantie, wereldwijde probleemdiagnose binnen 48 uur, gratis oplossingen voor procesupgrades en antwoorden op vragen binnen 24 uur.
A: Dien een aanvraag in via de officiële website of e-mail. Reageer binnen 24 uur en de offerte geeft duidelijk de belangrijkste parameters aan.
A: Zeer nauwkeurige verwerking zorgt voor een goede uitwisselbaarheid, vergemakkelijkt het onderhoud van apparatuur en het beheer van reserveonderdelen en verlaagt de onderhoudskosten.
